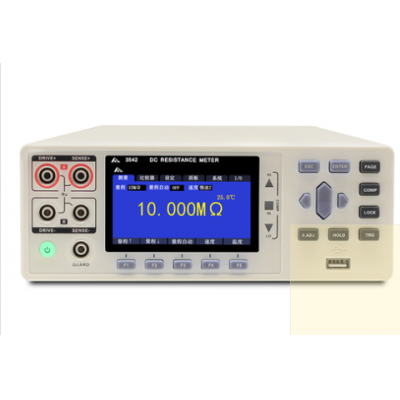

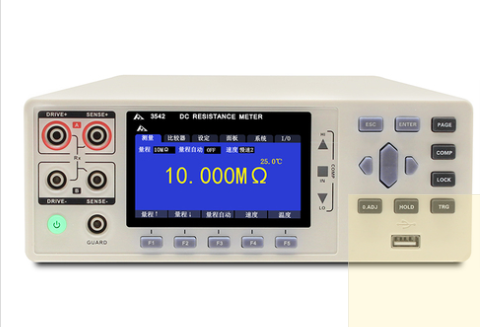

HP3542多路电阻测试仪

HP3542多路电阻测试仪具有热电势补偿功能(OVC)、低功率电阻测量、低电流电阻测量、测试线开路检查、具有自动测试功能。♦ 测试范围20mΩ~10MΩ,精度±0.01%rdg.±0.001%f.s.♦ 温度范围:-10℃~60℃ 精度:1℃.HP3542多路电阻测试仪概述HP3542/HP3545精密直流电阻测试仪是业内较高精度等级的直流电阻测试仪之一。HP3545直流电阻测试仪为6位半,1.2

  • 品牌: 和普
  • 型号: HP3542

HP3542多路电阻测试仪具有热电势补偿功能(OVC)、低功率电阻测量、低电流电阻测量、测试线开路检查、具有自动测试功能。 测试范围20mΩ~10MΩ,精度±0.01%rdg.±0.001%f.s. 温度范围:-10~60 精度:1.

HP3542多路电阻测试仪概述

HP3542/HP3545精密直流电阻测试仪是业内较高精度等级的直流电阻测试仪之一。HP3545直流电阻测试仪为6位半,1.200,000显示,低功率测试模式,最小分辨率可测量0.01μΩ的电阻,测试仪基本精度0.01%,应用于精密电阻批量分选和分流器精确测试等需要高分辨率电阻测量的领域。HP3545具有高速的测试线异常检测功能和极短的测量周期,最高测试速度可达2.2ms,能确保每次做出高速可靠地分选。



HP3542多路电阻测试仪特性

  • 具有热电势补偿功能(OVC)

  • 低功率电阻测量

  • 低电流电阻测量

  • 测试线开路检查

  • 具有自动测试功能

  • 外部控制I/O接口,RS232接口,以太网接口,温度测试接口,模拟量输入、输出接口,特别适合配套自动化设备完成自动测试



规格



HP3545

HP3542



3.5英寸TFT-LCD

测试参数

直流电阻

分辨率

0.01μΩ

0.1μΩ

测试范围

[LP OFF时]量程10mΩ~1000MΩ,12档切换

[LP ON时]量程1000mΩ~1000Ω,4档切换

20mΩ~10MΩ,10档切换

测试电流

DC 1A~1μA以下,[LP ON 时]DC 1mA~5μA

DC 1A-0.5uA

测量精度

±0.01%rdg.±0.001%f.s.

测试速度

快速2.2ms,中速(50Hz:21ms,60Hz:18ms),慢速1(102ms),慢速2(202ms)



10mΩ/100mΩ/1000mΩ/10Ω/100Ω/1000Ω/10kΩ/

100kΩ/1000kΩ/10MΩ/100ΜΩ/1000ΜΩ

20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/

20kΩ/200kΩ/2000ΚΩ/10ΜΩ

信号源

1A DC;DC:最大5.5V



范围:-10℃~99.9℃;精度:±0.50℃

范围:-10℃~60℃;精度:1℃

精度保证湿度范围

23℃±5℃,80RH以下



全量程内短路清零

比较器

10档分选;实现HIGH/IN/LOW 分选

内部数据保存

搭配电脑软件记录测试数据

触发器

内部触发,外部触发,I/O触发,手动触发,总线触发

其他功能

测试线异常检测(详情见产品说明书)



外部I/O接口,模拟输出接口,LAN接口,RS232接口

外部I/O接口,LAN接口,RS232接口



电压:100VAC~240VAC;AC频率:50Hz~60Hz;额9定功率:40VA

尺寸与重量

325mm*215mm*96mm;重量:2kg



CHT9348、PB36头、CHT9344、CHT9800、电源线、CHT9341X-12(仅CHT3542多路测试仪)
