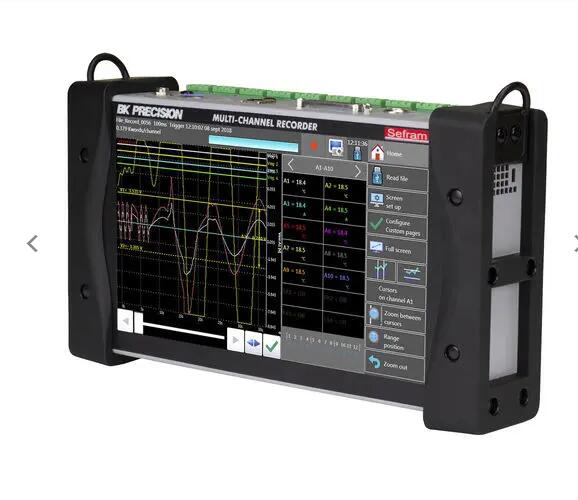

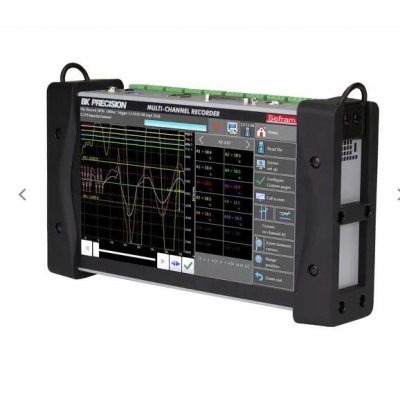

DAS220/ DAS220BAT多通道数据记录仪

DAS220/ DAS220BAT多通道手持式数据记录仪介绍:新一代的DAS 220记录仪旨在测试您在过程中所需要记录的参数:电压测试传感器测试(0-10V),温度测试(热电偶,PT100-PT1000),电流测试(选装分流器)电阻测试,计数,频率。您可以直观地观察测试结果(图形和数值)以及在记录仪内部或USB存储测试结果,您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理&nb

  • 品牌: 日本图技
  • 型号: DAS220/ DAS220BAT

DAS220/ DAS220BAT多通道手持式数据记录仪介绍:

新一代的DAS 220记录仪旨在测试您在过程中所需要记录的参数:电压测试传感器测试(0-10V,温度测试(热电偶,PT100-PT1000,电流测试(选装分流器)电阻测试,计数,频率。您可以直观地观察测试结果(图形和数值)以及在记录仪内部或USB存储测试结果,您可以在电脑上通过使用免授权的Das Lab软件来进行数据转移和处理



 人性化界面

 DAS220带有10"触摸屏:用户界面非常互动。图标和符号使浏览非常简单且省时

 应用

 DAS220在过程测试领域是一款非常通用的记录仪:

 - 多通道温度监测和记录

 - 0-10V 传感器监测和记录

 - 电压测试

 - 脉冲计数



DAS220/ DAS220BAT多通道手持式数据记录仪性能特点

 10 模拟通道,12个逻辑通道

 每个通道最高1ms取样速度

 100kHz 带宽

  32GB 内置硬盘

 无内置电池

 通用输入:电压,热电偶,PT100-1000,电流(需选装适配

 器),电阻

 电压:1mV  200V (±100V)

 温度:热电偶(所有类型)Pt100/Pt1000(2线或线)

 4 种报警(输出)

 4种逻辑功能输入,带计数器和频率计功能

 16-bit 分辨率

 10" TFT 全景触摸屏

 接口:USB 以太网, WiFi (选配)

 锂电池 (出厂选择) 15h 待机

 DasLab软件 (免授权)

 安全标准:IEC61010 CAT I 100V



  • 技术参数


    技术指标

    通道数:

    10通道

    输入指标

    直流电压

    量程:

    1mV(±0.5Mv)到200V(±100V)

    最大输入电压:

    直流100V

    精度:

    满刻度的0.1%,±10μV

    温度带热电偶

    传感器

    范围

    Couple J

    -210°C - 1200°C

    Couple K

    -250°C - 1370°C

    Couple T

    -200°C - 400°C

    Couple S

    -50°C - 1760°C

    Couple B

    200°C - 1820°C

    Couple E

    -250°C - 1000°C

    Couple N

    -250°C - 1300°C

    Couple C

    0°C - 2320°C

    Couple L

    -200°C - 900°C

    精度 冷端温度补偿±1.25%

    温度带PT100-PT1000

    电流:

    1mA(Pt100)& 100μA (Pt1000)

    量程:

    -200°C到 850°C

    测试:

    2线,3线

    精度(20°C)

    0.3°C±读数的0.1%

    2线补偿电阻:

    最大30Ω

    3线补偿电阻:

    最大50Ω

    电阻

    量程:

    1kΩ 10Kω

    精度:

    1Ω(量程1kΩ)和10Ω(10kΩ)

    获取-采样

    分辨率:

    16位

    获取系统:

    扫描,每通道采样

    采样率:

    1ms to 20mn V >50mV

    2ms to 20mn V ≤50mV,

    热电偶 & Pt100-Pt1000

    触发:

    日期,延迟,阙值,阙值组合(和/或)

    逻辑通道的文字(和,或,斜率,

    电平)

    预触发:

    从0-100k可变采样

    额外I/O

    逻辑通道

    数量:

    12

    最大允许电压:

    24V Cat I

    输入阻抗:

    4.7kΩ

    采样率:

    最大1ms

    逻辑功能输入

    通道数量:

    4(K1-K4)

    最大允许电压:

    24V Cat I

    采样率:

    最大1ms

    脉冲计数:

    0-10000000

    频率测试:

    1Hz到10kHz

    报警(输出)

    数量:

    4种报警(A,B,C,D)

    输出电平:

    0-5V

    配有:

    100/240V主适配器,说明书(CDROM),

    1个25芯的公头

    连接器,stylus,抹布,螺丝刀

    需要DAS220带电池:

    DAS220 BAT

    内部存储

    内部闪存驱动器:

    最小32GB

    最大文件大小:

    2GB

    接口

    USB:

    2个A型USB

    以太网:

    10/100 带RJ45的双绞线

    Wifi:

    选装USB适配器

    一般规格

    显示

    10寸TFTLCD触摸屏,背光,1024*600

    电源

    最大10V/4A,带主适配器(100/240VAC)

    电池

    出厂选配,不可拆卸,锂电池

    电池待机

    待机模式15小时,非待机模式10小时

    工作温度

    0 °C -40°C,80% RH(无冷凝)

    存储温度

    -20°C - 60°C

    尺寸

    210*295*105mm

    重量

    2.5kg

    安全

    CAT I 100V,符合IEC61010-1

    保修期

    2年



    选型指南

    DAS220

    DAS220BAT

    10个模拟多通道

    12逻辑通道输入

    内部电池 (8h 待机)

    -

    WiFi接口 (USB 连网)

    选件

    选件


    选配附件

    坚固手提箱

    P/N:902408000

    Wifi(USBA适配器)

    P/N:902402000

    12个隔离逻辑通

    P/N:984405500

    逻辑通道软线

    P/N:902407000

    4-20Ma/50欧姆分流

    P/N:902406500

    19寸上机

    P/N:902209000

    DIN机

    P/N:902201000
