欧姆龙ZR-RX25便携式数据记录仪
欧姆龙ZR-RX25多通道数据记录仪介绍：欧姆龙ZR-RX25数据记录仪同时可检测 10 通道绝缘测量。采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。ZR-RX25数据记录仪 每个通道均配备自己的隔离电路，以消除内部通道噪声干扰。 Delta-Sigma A/D 转换器还可提高抗噪性能。10 ms 高速采样，安全环内存捕获，内部大容量 2 GB 闪存 PC
- 品牌： 欧姆龙
- 型号： ZR-RX25停产代替型号GL240
欧姆龙ZR-RX25多通道数据记录仪介绍：
欧姆龙ZR-RX25数据记录仪同时可检测 10 通道绝缘测量。采用小型、可放心测定的全频道绝缘输入方式。可进行电压/温度/湿度/脉冲/逻辑的多元输入。ZR-RX25数据记录仪 每个通道均配备自己的隔离电路，以消除内部通道噪声干扰。 Delta-Sigma A/D 转换器还可提高抗噪性能。10 ms 高速采样，安全环内存捕获，内部大容量 2 GB 闪存
PC 兼容 (Windows 7)，通过 USB 连接与 PC 连接非常方便。

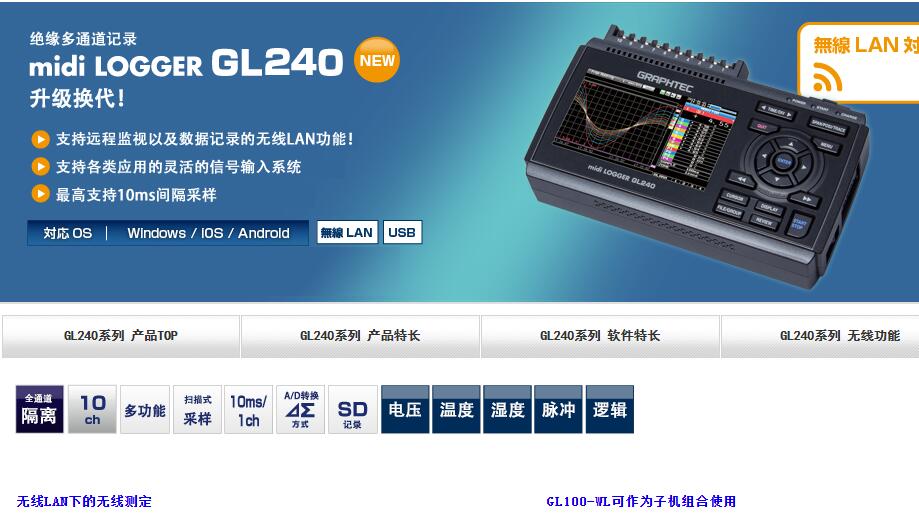

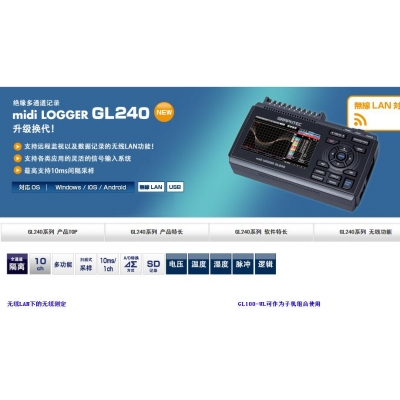

欧姆龙ZR-RX25数据记录仪型号已经停产了，新代替型号GL240,代替的号是GL240记录仪，大的区别于于通道大输入100V，标配4G SD存储卡，方便数据存储和数据导出，全新图技GL240温度记录仪具有无线通讯功能，可以和GL100、电脑等终端直通过无线通讯。图技GL240温度记录仪标配10通道，采用外置SD卡存储大支持32G存储卡，具体详细请咨询代理商上海增骏实业有限公司。
欧姆龙ZR-RX25数据记录仪技术参数：
型号 | ZR-RX25A | ||
输入方式 | 所有通道绝缘输入 | ||
输入端子形状 | M3螺钉式端子 | ||
模拟量输入通道数 | 10CH | ||
采样周期 | 10ms (1CH使用时)～1h | ||
A/D分辨率 | 16bit | ||
A/D转换方式 | ΔΣ方式 | ||
测量范围 | 电压 | 20、50、100、200、500mV、1、2、5、10、20、50V、1-5V F.S. | |
温度 | 热电偶 | K、J、E、T、R、S、B、N、W (WRe5-26) | |
测温电阻 | - | ||
湿度 | 0～ (电压0～1V比例换算) *3 | ||
外部输入 | 数字输入 | 逻辑输入4CH或脉冲输入4CH的选择方式*4、*5 | |
报警输出 | 4CH (开路集电极输出) | ||
各种功能 | 触发功能 | 外部触发输入 (1CH)、输入信号电平、时刻、时间 | |
过滤功能 | Off、Line、5Hz、50Hz、500Hz Off、2、5、10、20、40次(移动平均) | ||
运算功能 | 统计运算*6：平均值、峰值、大值、小值、有效值(多可同时设定2个运算) | ||
PCI/F | 种类 | USB1.1 (FULL SPEED) | |
功能 | 以太网 | - | |
USB | 至计算机的实时数据传送 | ||
存储装置 | 本体内置 | 闪存：约4GB | |
外置 | U盘*7 | ||
显示 | 4.3英寸彩色液晶(WQVGA：480 × 272像素) | ||
使用环境 | 0～45℃、5～85%RH(蓄电池驱动时：0～40℃、蓄电池充电时：15～35℃) | ||
耐振动 | 与汽车零部件第1种A种相当 | ||
电源电压 | AC适配器：AC100～240V/50～60Hz*8、DC驱动：8.5V～24V | ||
消耗功率 | 29VA (使用AC适配器时) | ||
质量 | 约520g(不含蓄电池、AC适配器) | ||
外形尺寸 | 194 × 117 × 42mm | ||
附件 | 用户手册、应用光盘(CD-ROM)、AC适配器/AC电缆 | ||
*1. 测温电阻体为非绝缘
*2. 相同通道的BNC端子和M3螺钉式端子无法同时使用。
*3. 需使用湿度传感器ZR-XRH1。
*4. 需使用逻辑报警电缆ZR-XRL1。
*5. 脉冲输入为转速模式、累计模式、瞬时模式的切换方式。
*6. 实时及光标间（播放时）
*7. 1个文件多2GB （外接时因使用存储器而异）
*8. 标配的电源导线为AC100V用（日本规格）。
测量精度
项目 | ZR-RX45/ZR-RXS25 | ||
电压 | ±0.1% of F.S. | ||
温度*1 | 热电偶 | 测量温度范围(℃) | 测量精度 |
R/S | 0≦TS≦100 | ±5.2℃ | |
100≦TS≦300 | ±3.0℃ | ||
R：300＜TS≦1600 | ±(0.05%of rdg+2.0℃) | ||
S：300＜TS≦1760 | ±(0.05%of rdg+2.0℃) | ||
B | 400≦TS≦600 | ±3.5℃ | |
600＜TS≦1820 | ±(0.05%of rdg+2.0℃) | ||
K | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
-100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
E | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
-100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
T | -200≦TS≦-100 | ±(0.1%of rdg+1.5℃) | |
-100＜TS≦800 | ±(0.1%of rdg+0.5℃) | ||
J | -200≦TS≦-100 | ±2.7℃ | |
-100＜TS≦100 | ±1.7℃ | ||
100＜TS≦1100 | ±(0.05%of rdg+1.0℃) | ||
N | 0≦TS≦1300 | ±(0.1%of rdg+1.0℃) | |
W | 0≦TS≦2000 | ±(0.1%of rdg+1.5℃) | |
注：使用环境23℃±5℃
电源接通后旋转30分钟以上
采样1s/滤波器ON （10）
GND接地/使用热电偶为T ： 0.32φ，
其它： 使用了0.65φ时
测量电阻仅支持ZR-RX45
PC软
项目 | PC软件 ZR-SX10 | 标准PC软件 |
Wave Inspire RX | Smart Viewer RXW | |
适用记录仪 | ZR-RX25/RX45/RX70/RX20/RX40 | ZR-RX25/RX45/RX20/RX40 |
对应OS | Windows XP/Windows Vista/Windows 7 | |
CPU | Intel 兼容处理器 1GHz以上 Atom不属于动作 | Pentium 4 2.0GHz 以上 Atom不属于动作保证对象 |
内存 | Windows XP: 512MB以上 | 512MB以上(建议为1GB以上) |
显示器 | 分辨率1024 × 768以上， | 分辨率1024 × 768以上 |
适用接口 | USB、LAN | |
标准功能 | 保存数据的查看、实时PC数据收录、本体设定、CSV文件转换功能 | |
波形操作 | 基于鼠标与图标的波形直接操作、选择波形 | 基于图标的CH个别标尺变更 |
波形显示 | 基于多个图表窗口显示、X-Y显示、FFT显示、列表视图的波形 | 单窗口显示、受限的X-Y显示、 |
设定功能 | 高级通道组合功能、高级列表视图设定功能、记录仪本体设定功能 | 通道分组功能、记录仪本体设定功能 |
外部采样 | - | 对应(可进行设定及显示) |
收录数据 | 二进制格式(独立格式)：含有收录数据及图表等图像显示内容而保存 | |
其它 | 光标功能、指令输入功能、Excel传送功能 | |
